HYDRAULIOHJAUSPAKETTI ULTRAFLEX - ALLE 175hv.

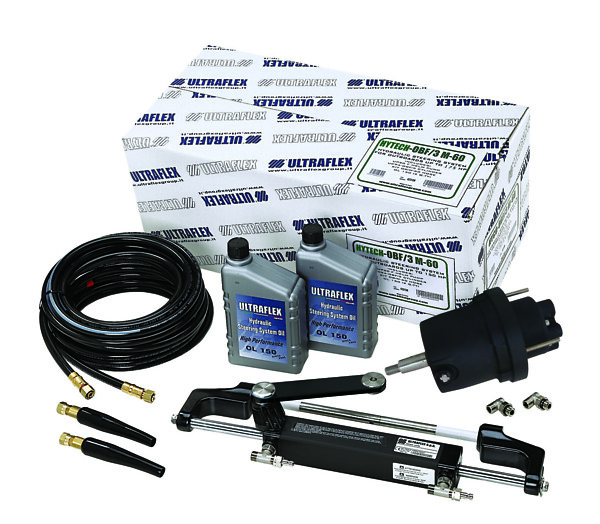

HYTECH-OBF/M-paketti perämoottoreille alle 175 hv.

HYTECH-OBF/M-paketti sisältää:
• UP20F etuasennettava ruoripumppu
• UC95-OBF perämoottorin etukiinnityssylinteri
• OL150-hydrauliöljy, 2 litraa
• KIT OB/M-60 (90) kaksi letkusarjaa, joissa on toisessa päässä esipuristetut liittimet-saatavana 6 m (19,7?) – 9 m (29,5?)

Hyvä tietää valittaessa hydrauliohjausjärjestelmää:

Hydraulinen ohjausjärjestelmä koostuu hydraulipumpusta ja sylinteristä. Nämä
on yhdistetty toisiinsa putkilla tai letkuilla. Ruorin kääntäminen
paineistaa hydraulipumppua, joka pakottaa öljyn putkia myöten sylinteriin ja
sylinteristä takaisin pumppuun. Sylinterin liike välittyy peräsimeen tai
perävetolaitteeseen. Pumpuissa on takaiskuventtiili, joka estää öljyn
palaamasta takaisin samaa reittiä. Tämä sallii useamman ruoriohjauslaitteen
käytön. Sylinterit ovat joko tasapainotettuja tai ei-tasapainotettuja.
Tasapainotetussa sylinterissä sama määrä ruorin kierroksia liikuttaa
peräsintä keskiasennosta kumpaankin suuntaan. Ei-tasapainotetuissa
sylintereissä on kaksi kammiota, joiden tilavuus on erilainen. Näin
tarvitaan erilainen määrä ruorin kierroksia halutun ohjausliikkeen
aikaansaamiseksi eri suuntiin.

ULTRAFLEX valmistaa erilaisia pumppuja, joilla on erilainen kapasiteetti
(liikutettu öljymäärä cm3 per ruorin kierros) erilaisiin
käyttötarkoituksiin. Pumppua valittaessa on huomioitava sylinterin
öljytilavuus. Ruorin kierrosten määrä tyyrpuuriin ja paapuuriin riippuu
sylinterin tilavuuden ja pumpun kapasiteetin suhteesta. Esimerkki: Jos
pumpun kapasiteetti on 20 cm3 ja sylinterin tilavuus 94 cm3, menee kaava
seuraavasti; 94 jaettuna 20 on yhtä kuin 4,7. Täten ruoria on käännettävä
4,7 kertaa, jotta peräsin liikkuisi ääriasennosta toiseen. Kun kaksi
sylinteriä kytketään yhteen rinnakkain, sylinterin tilavuus on kerrottava
kahdella. Sovellukset, joissa ruorin kierrosmäärä jää alle neljän, eivät ole
suositeltavia , koska ohjausvoimat kasvavat liiallisiksi. Sovellukset,
joissa ruorin kierrosmäärä on yli kahdeksan, eivät ole myöskään
suositeltavia, koska ohjauksesta tulee liian hitaasti reagoiva. Maksimi
käyttöpaine on 7,0 MPa (70 baria) (1000 psi).

HYDRAULIOHJAUSPAKETTI ULTRAFLEX - ALLE 175hv.
9513200005

749.00 EUR 1071.00 EUR €
