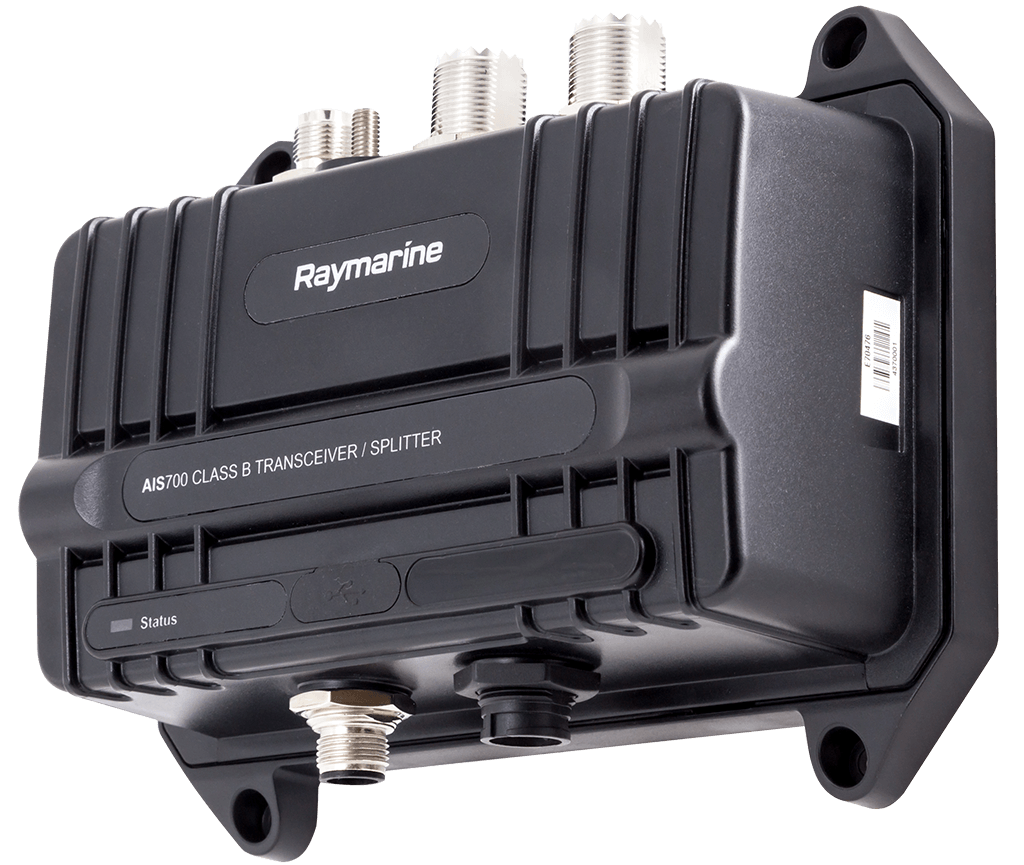

RAYMARINE AIS700 - B LÄHETIN - VASTAANOTIN SPLITTERILLÄ

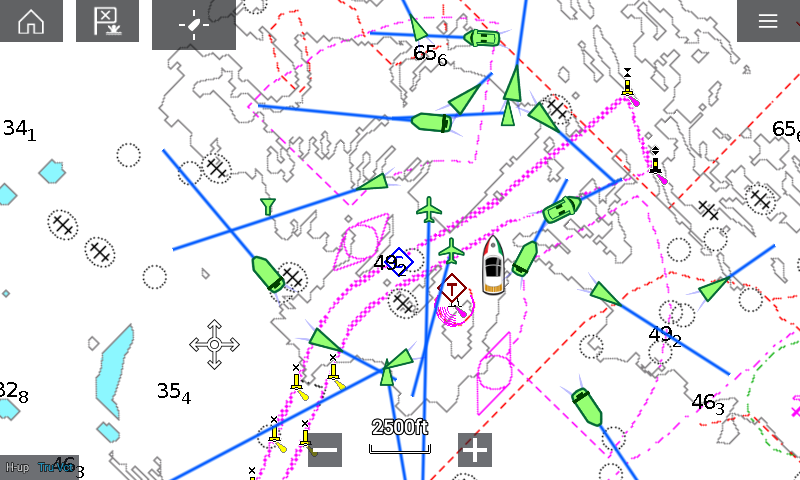

Raymarinen AIS700 on B-luokan Automatic Identification System (AIS) -järjestelmän lähetin-vastaanotin, joka on suunniteltu käytettäväksi Raymarinen monitoiminavigointinäyttöjärjestelmien kanssa. Koska AIS700 on B-luokan lähetin-vastaanotin, se ei pelkästään vastaanota lähetyksiä muilta aluksilta vaan myös lähettää oman aluksesi tietoja ja auttaa sinua näkymään muiden alusten järjestelmissä.

  • Lähettää ja vastaanottaa kaikki AIS-tiedot ja parantaa tilannetietoisuutta ja turvallisuutta
  • Uusin SO-TDMA-verkkotoiminta pidentää kantamaa ja nopeuttaa suorituskykyä
  • Sisäänrakennettu antennijakaja yksinkertaistaa asentamista käyttämällä senhetkistä VHF-radioantennia
  • NMEA2000-, NMEA0183-, PC- ja SeaTalkng-yhteensopiva
  • Ohjelmisto tai laitteisto voidaan tarvittaessa kytkeä äänettömään tilaan, mikä parantaa turvallisuutta


Käyttölämpötila-15 °C - +55 °C
Säilytyslämpötila-20 °C - +75 °C
Suojaus veden vaikutuksia vastaanIPX6 ja IPX7
KosteusMaks. 93 % @ 40 °C
Käyttöjännite12v ja 24 nimellinen
Virrankulutus< 3 W
Huippuvirta3 A
Kuormaluku1 LEN
DSC-vastaanotinSuoritetaan aikajaolla yhdellä TDMA-vastaanottimella
Vastaanotin 1 kaista156.025 MHz - 162.025 MHz (25 KHz askelin)
Vastaanotin 2 kaistaa156.025 MHz - 162.025 MHz (25 KHz askelin)
Lähettimen kaista156.025 MHz - 162.025 MHz (25 KHz askelin)
Lähettimen tekniset tiedotTäyttää IEC 62287-2:n asianmukaiset osiot
Vastaanottimen tekniset tiedotTäyttää IEC 62287-2:n asianmukaiset osiot
Lähetinvastaanottimen tekniset tiedotTäyttää IEC 62287-2:n asianmukaiset osiot
GPS-vastaanotinu-blox MAX-M8W
GPS-vastaanottimen kanavat72 kanavaa
GPS kylmäkäynnistyksen hakuaika26s nimellinen
Sijainnin lähdeGPS ja GLONASS
AIS-suorituskyky5W SOTDMA
Toimintataajuusalue156.0 MHz -162.025 MHz Lähettävä
156.0 MHz - 162.025 MHz Vastaanottava
Kytkentähäviö AIS RX -reitti0 dB
Kytkentähäviö AIS TX -reitti<1 dB
Kytkentähäviö VHF RX -reitti0 dB
Kytkentähäviö VHF TX -reitti<1 dB
Tehonkesto AIS-porttiMaksimi 5W tulo
Tehonkesto VHF-portti25 W tulo
Vaihtoaika RX - VHF TX10 uS Maks.
Vaihtoaika RX - AIS TX10 uS Maks.
Vaihtoaika VHF TX - AIS TX10 uS Maks.
Vaihtoaika mikä tahansa TX - RX10 uS Maks.
VHF-portin impedanssi50 ohmia
AIS-portin impedanssi50 ohmia
Antenniportin impedanssi50 ohmia
VHF - AIS-portin eristys>28 dB (molempiin suuntiin)
Minimi VHF-tuloteho vaihtoon400 mW
VHF-antenniliittimen tyyppiSO-239 koaksiaalinen
VHF-radioliittimen tyyppiSO-239 koaksiaalinen
GNSS antenniliitin50? TNC koaksiaalinen
NMEA2000DeviceNet uros
USBMicro-B
Ulkoisen käyttöliittymän eristysNMEA0183:n ja NMEA 2000:n käyttöliittymissä käytetään galvaanista eristystä virtalähteestä asianmukaisen käyttöliittymän teknisten tietojen edellyttämällä tavalla.
NMEA0183 käyttöliittymä 1 (MFD-liitäntä)NMEA 0183 HS (IEC 61162-1) -yhteensopiva, kaksisuuntainen, RS422-tasot. 4-johtoinen käyttöliittymä (differentiaalisignalointi). Mukautettava baudinopeus. Tulo MFD:hen AIS-järjestelmästä.
NMEA0183 käyttöliittymä 2 (NMEA018-laitteen liitäntä)NMEA 0183 (IEC 61162-1) -yhteensopiva, kaksisuuntainen, RS422-tasot. 4-johtoinen käyttöliittymä (differentiaalisignalointi). 4-johtoinen käyttöliittymä (differentiaalisignalointi) Mukautettava baudinopeus
USB-käyttöliittymä (PC-liitäntä)Protokolla NMEA 0183 HS (IEC 61162-1) -yhteensopiva, kaksisuuntainen USB-portti, 38.4 kBaud
LAATIKON SISÄLTÖ
1AIS700 B-luokan AIS-lähetin-vastaanotin, jossa sisäänrakennettu VHF-antennijakaja
2GNSS (GPS) -antenni
3Virta- / datakaapeli 2 m (6,56 ft)
4VHF-radiokaapeli 1m (3,28 ft)
5DeviceNet to SeaTalkng® -sovitinkaapeli 1 m (3,28 ft)
6GNSS-antennitiiviste
7GNSS-antennin tankosovitin
8Laitteen kiinnittimet (4 x No.8x19 itseporautuvaa ruuvia)
9M5 mutteri ja aluslevy (maadoitus)
10Dokumentaatiosarja
11GNS-antennin kiinnitysosat (3 x M3x40 asennustappi ja sormimutteri)
12Ohjelmisto-CD

RAYMARINE AIS700 - B LÄHETIN - VASTAANOTIN SPLITTERILLÄ
E70476

1099.00 EUR 1481.80 EUR €
Hintahistoria
Varastossa 2 KPL
