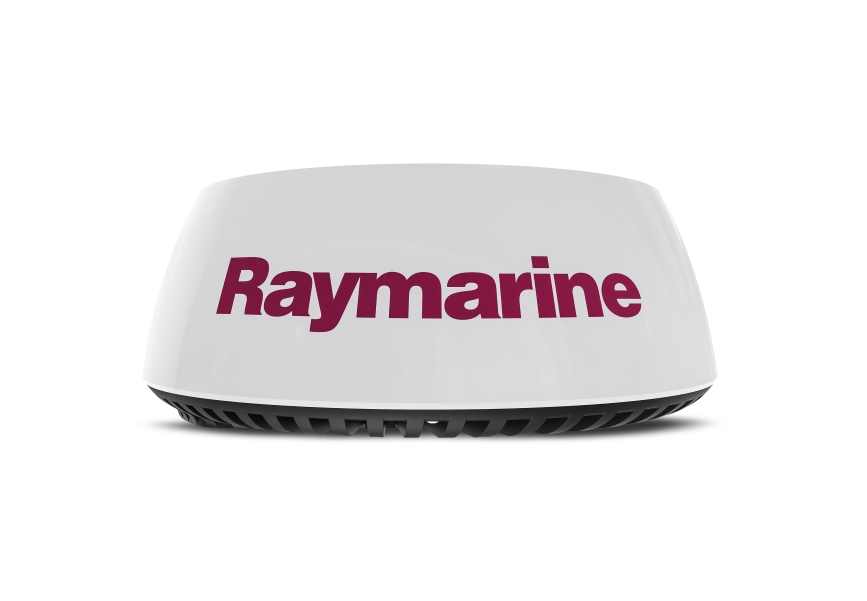

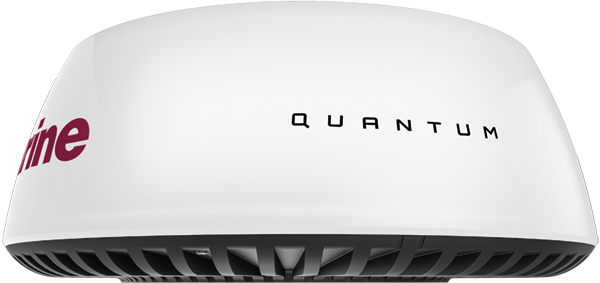

Raymarine Quantum™ - Langaton CHIRP-tutka

FLIR-yhtiön CHIRP-pulssikompressiotekniikkaa käyttävä Raymarine Quantum
-tutka edustaa meritutkien uutta sukupolvea.

Quantum nostaa kompaktin solid state -tutkan uudelle tasolle tarjoamalla
erinomaisia tutkakuvia sekä läheltä että kaukaa. Integroitu Wi-Fi ja ohuet
kaapelit mahdollistavat helpon asennuksen. Lisäksi Quantumin energiatehokas
ja kevyt rakenne tarjoaa turvalliset säteilypäästöt ja vähentää
merkittävästi virrankulutusta.

Ensiluokkaiset tutkakuvat

FLIR-yhtiön ainutlaatuinen ja edistyksellinen kohteiden erotustekniikka ATX™
näyttää kohteet, kuten veneet, maamerkit, kivet, poijut ja sääsolut,
vertaansa vailla olevalla tarkkuudella

CHIRP-pulssikompressio

Erinomainen lähitunnistus ja yksityiskohtaisemmat kohdetiedot 6 metrin
minimikantamalla
CHIRP-pulssikompression ansiosta enemmän energiaa yltää kohteeseen, jolloin
kuvanlaatu on erinomainen myös pitkillä etäisyyksillä

Pienen kohteen tunnistus

Quantumin CHIRP-pulssikompressiotekniikka tunnistaa pienet, heikot kohteet,
vaikka se on sijoitettu lähelle vahvoja paluusignaaleja.

Yksinkertainen asennus

Yksinkertainen Wi-Fi-yhteys Quantumin ja kaikkien Raymarine LightHouse II:ta
käyttävien monitoiminäyttöjen välilllä
Quantumin ohut virtajohto voidaan viedä helposti ahtaiden paikkojen läpi
Helppo päivittää – Quantumissa käytetään samaa pulttimallia kuin edellisen
sukupolven tutkissa. Valinnaisen Quantum-sovitinkaapelin ansiosta uusia
tutkakaapeleita ei tarvita

Energiatehokas ja kevyt rakenne

Painaa 50 % vähemmän kuin perinteiset magnetronitutkat
Turvalliset päästöt Quantumin pienitehoisen solid state -tutkalähettimen
ansiosta
Erittäin alhainen virrankulutus (17 wattia lähetystilassa ja 7 wattia
valmiustilassa)
Pidentää aluksen akun kestoa vesillä

Tekniset tiedot:
- Tulojännite 12 tai 24 V tasajännite (min: 10,8 V, max: 31,2 V)
- Verkko Wi-Fi tai langallinen Ethernet (RayNet)
- Antennityyppi Patch-antenniryhmä
- Virrankulutus Lähetystilassa 17 W; valmiustilassa 7 W; lepotilassa 2 W
- Kantama 1/16–24 meripeninkulmaa
- Lähetystaajuus 9354–9446 MHz
- Huippulähetysteho 20 W
- Lähetys-vastaanottohaaroitin Kiertoelin
- Pulssinleveydet (3 dB) 40 ns – 14,7 µs
- CHIRP-pituudet 400 ns – 20 µs
- CHIRP-kaistanleveys Korkeintaan 32 MHz
- IF-kaistanleveys 26 MHz
- Kohina Alle 4 dB
- Maks. kantama 1/16–24 meripeninkulmaa
- Keilanleveys (nimellinen) 4,9º vaakasuora ja 20º pystysuora
- Polarisaatio Vaakasuora
- Vesieristys IPX6
- Paino 5,6 kg
