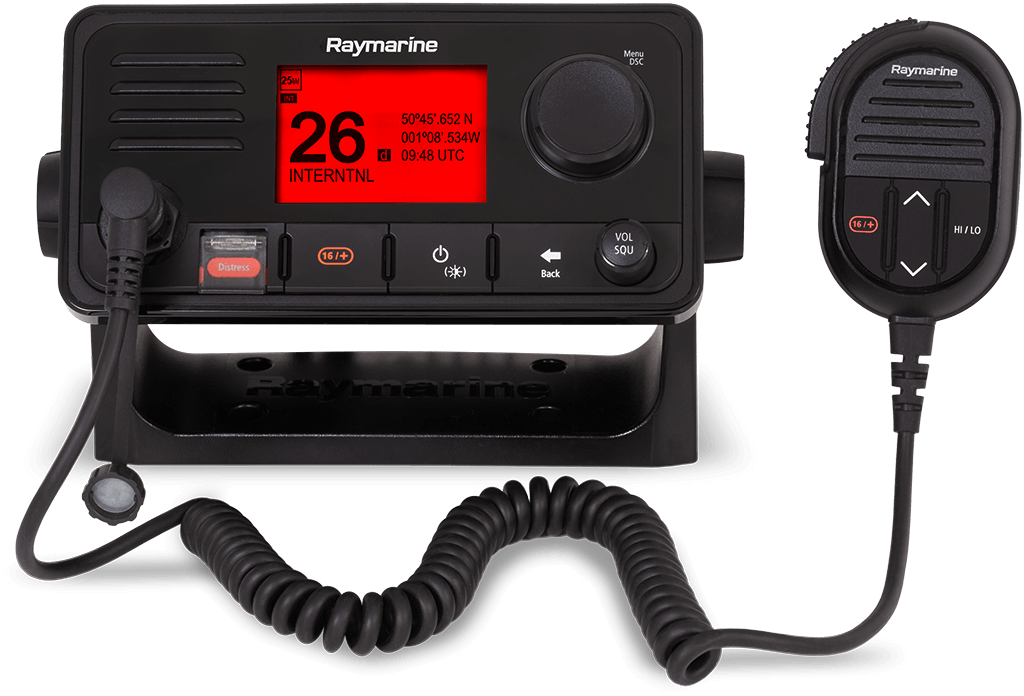

RAYMARINE Ray73 VHF sis. AIS-vastaanotin

Ray73 on täyden toiminnon VHF-meriradio, jossa on luokan D Digital Selective Calling (DSC) -järjestelmä ja sisäänrakennettu GPS-vastaanotin. Ray73 tukee sekä NMEA2000-verkkoa että vanhaa NMEA0183-verkkoa, minkä ansiosta se voidaan yhdistää aluksen muuhun elektroniikkaan.


Tärkeimmät ominaisuudet

  • Täysikokoinen VHF-meriradio jossa Digital Selective Calling
  • Sisäänrakennettu AIS-vastaanotin antaa kohdetietoja karttaplotterille, tutkalle ja mittareille
  • Sumusignalointi ja PA-toiminnot valinnaisella haileritorvella (M95435)
  • Langallinen tai langaton laajennus valinnaisilla RayMic-luurin asemilla
  • Sisäänrakennettu GPS/GNSS-vastaanotin jossa yhteyspiste valinnaiselle ulkoiselle antennille
  • NMEA2000- ja NMEA0183-verkko-ominaisuudet mahdollistavat liitettävyyden aluksen järjestelmiin
  • Audiolähtöliitäntä valinnaiselle passiiviselle etäkaiuttimelle (A80542)
  • Sisältää pinta- ja ripustustelineasennussarjat
  • Muotoiltu sopimaan Axiomin monitoiminäyttöjen tuoteperheeseen


Käyttölämpötila-20 ºC ... +60 ºC
Säilytyslämpötila-25 ºC ... +70 ºC
Suhteellinen kosteus95 %
SuojausluokkaIPx6 ja IPx7
Liitännät1 x NMEA 0183 | 1 x SeaTalkng ® / NMEA 2000 | 1 x käsimikrofonin liitin edessä | 1 x takaliitin kakkosasemalle | 1 x Audio (RCA) | 1 x GNSS (GPS) -antenni (TNC)
Nimellinen syöttöjännite12 V DC (Käänteisen polaarisuuden ja ylijännitteen suojaus)
Käyttöjännitealue9–16 V DC
VirrankulutusAlle 6 A suurteholla (13,6 V)
Valmiustila: 600 mA
Vastaanotto: 2 A
Haileri: 3 A (8 ?) / 6 A (4 ?)
KanavatKaikki käytettävissä olevat Yhdysvaltain, kansainväliset ja Kanadan meri-VHF-kanavat
Taajuusalue156,000 MHz – 157,425 MHz / 155,500 MHz – 161,425 MHz (yksityiskanavat)
Taajuusvakavuus+/- 1,5 ppm
Kanavaväli12,5 kHz
LähetystehoMatala lähetysteho – 1 W | Korkea lähetysteho – 25 W
HäiriöemissiotParempi kuin -36 dBm teholla 25 W (alle 0,25 µW)
Maksimipoikkeama+/- 5 kHz
Antenni-impedanssi50 ohmia (tyypillinen)
VastaanotintyyppiKaksoismuunnos - superheterodyyni
KanavatKaikki käytettävissä olevat Yhdysvaltain, kansainväliset ja Kanadan meri-VHF-kanavat
Taajuusalue156,050 MHz – 163,275 MHz / 155,500 MHz – 161,425 MHz (yksityiskanavat)
HerkkyysParempi kuin 1 mikrovoltti EMF @ 20 dB SINAD
Kohinasalvan herkkyysAlle -2 dBµ EMF
KohinaParempi kuin -40 dB
AudiosäröAlle 10 %
Vastaanottimen herkkyysEtäisyys – 119 dBm (0,25 uV) @ 12 dB SINAD (tyypillinen)
Paikallinen – 110 dBm (0,7 uV) @ 12 dB SINAD (tyypillinen)
NaapurikanavaselektiivisyysYli 70 dB
HäiriökohinasietoisuusYli 70 dB
KeskeismodulaatiosietoisuusYli 70 dB
Tukiaseman kaiuttimen teho2,5 W (8 ?)
Käsimikrofonin kaiuttimen teho1 W (16 ?)
Ulkoisen kaiuttimen teho5 W (8 ?)
Luurin kaiuttimen lähtöteho1 W (16 ?)
Hailerin kaiuttimen lähtöteho25 W (4 ?) / 12 W (8 ?)
Kanavat72
Kylmäkäynnistys<2 minuuttia
Vastaanottimen IC-herkkyys-167 dBm (seuranta) / -148 dBm (määritys)
GNSS-yhteensopivuusGPS | GLONASS | *Beidou
SBAS-yhteensopivuusWAAS | EGNOS | MSAS
ErityisominaisuudetAktiivisen paikkatiedon häirinnän poisto
ToimintataajuusGPS L1 C/A | GLONASS L10F | Beidou B1
Signaalin vastaanottoAutomaattinen
Kalenterin päivitysAutomaattinen
Geodeettinen datumiWGS-84 (vaihtoehtoja käytettävissä Raymarine-näyttöjen kautta)
Virkistystaajuus10 Hz (10 kertaa sekunnissa samanaikainen GNSS)
AntenniSisäinen – Yksikön yläosan lähelle asennettu keraaminen siru
Ulkoinen – Passiivisen antennin liitos TNC-liittimen kautta
SijaintitarkkuusIlman SBAS-ominaisuutta: <=15 metriä 95 % ajasta | SBAS-ominaisuuden kanssa: <=5 metriä 95 % ajasta
LuokkatyyppiVain AIS-vastaanotin
LAATIKON SISÄLTÖ
1Ray73 VHF DSC -radio
2Aurinkosuoja
3Paneeliin asennettava tiiviste
4Käsimikrofoni
5Ripustusteline
6Asennustuen kiinnikkeet
7Käsimikrofonin koukkulevy
8Käyttöohje
94 x M4-mutteria, jousialuslevyt ja M4x25-koneruuvit (paneeliasennukseen)
104 x M4x25-ruuvia (ripustustelineasennukseen)
112 x M4x12-ruuvia (käsimikrofonin koukkulevyn asentamiseen)
12Antennin suojahattu
13SeaTalkng ® suojatulppa
14SeaTalkng ® 400 mm haarakaapeli

RAYMARINE Ray73 VHF sis. AIS-vastaanotin
E70517

749.00 EUR 899.00 EUR
Varastossa 1 KPL
